電機防護等級的介紹

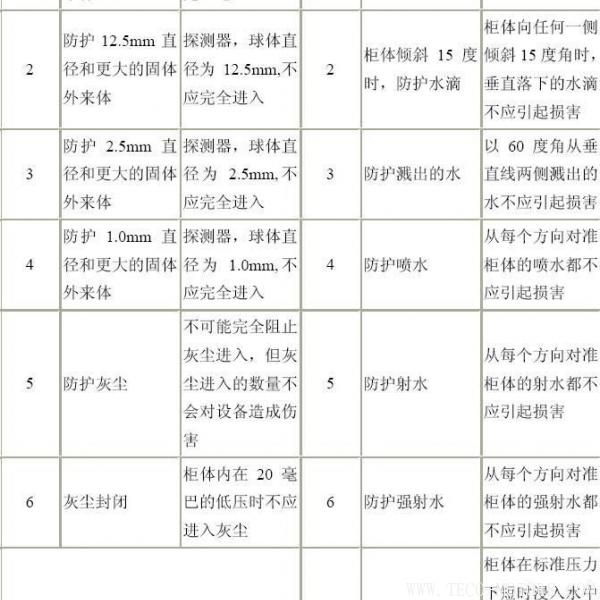

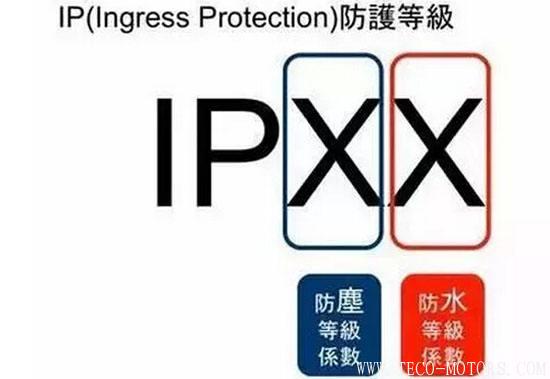

外殼防護等級是指電機外殼 （含接線盒等）防護電機電路部分以及旋轉部件 （光滑的軸除外）的能力。在銘牌中以ＩＰｘｙ的方式給出，其中ＩＰ是國際通用的防護等級代碼 （分別取 “國際”和 “防護等級”兩個詞的英文單詞Ｉｎｔｅｍａｔｉｏｎａｌ的字頭Ｉ和ｄｅｇｒｅｅｏｆＰｒｏｔｅｃｔ中Ｐｒｏｔｅｃｔ的字頭Ｐ），后面的ｘ和ｙ分別是一個數字，ｘ是０～６共７個，代表防固體能力；ｙ是０～８共９個，代表防液體（一般指水）的能力。數字越大，防護能力越強。表1和表2分別給出了目前國家標準規定的防護固體和液體能力規定 （其中圖是按作者理解繪出的）。下面進一步給與解釋。

（１）防固體能力的第５級稱為 “防塵”，但在不會對電機運行造成影響的前提下，允許少量的塵埃進入電機內部。

（２）防固體能力的第６級稱為 “嚴密防塵”，即完全不允許塵埃進入電機內部。

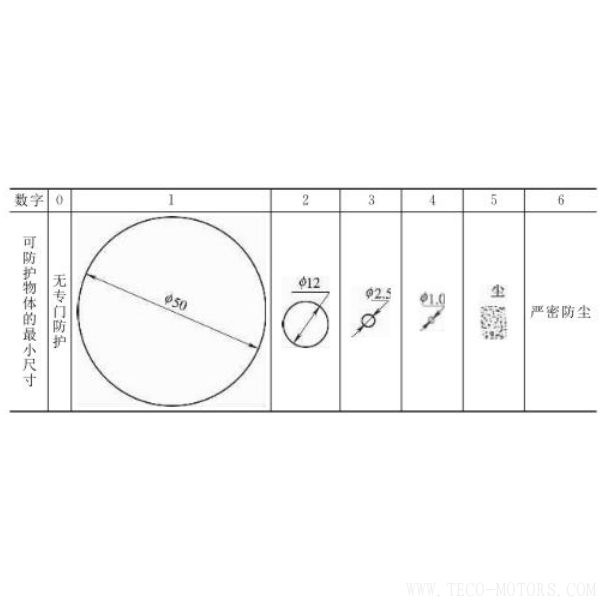

表1　防固體能力① （第一位數字） ｍｍ

① 不能進入的固體尺寸。

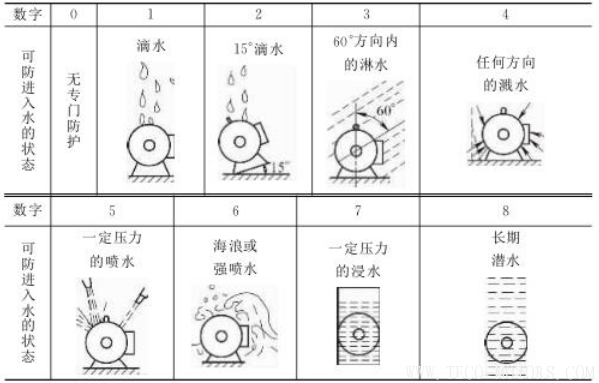

表2　防水能力① （第二位數字）

① 不能進入體內水的狀態。

（３）第２級和第３級中所提到的角度，可以是表中圖所示的電機的徑向，也可以是電機的軸向或其他任意方向，第３級可以是淋水方向改變，也可以是電機方向改變。

（４）防液體能力的第５級所能承受的噴水壓力約為３０ｋＰａ（０.３ｂａｒ），水壓的測量可以噴嘴噴出水的高度代替 （噴水高度為２.５ｍ）；第６級所能承受的噴水壓力約為１００ｋＰａ（１ｂａｒ），相當于噴出水的高度為８ｍ。噴水試驗時間按被試電機計算的表面積每平方米為１ｍｉｎ，但至少為３ｍｉｎ。噴嘴與被試電機表面相距為３ｍ，如有必要，當向上噴射電機時，為保證適當?shù)膰娚淞浚司嚯x可以縮短。

（５）對防液體能力的第７級進行試驗時，可使用如下兩種方法中的一種。

① 浸水試驗：將電機完全浸入水中做試驗，并滿足如下條件：
ａ.水面應高出電機頂點至少為１５０ｍｍ；
ｂ.電機底部低于水面至少為１ｍ；
ｃ.試驗時間至少為３０ｍｉｎ；
ｄ.水與電機的溫差應不大于５Ｋ。

② 充氣試驗：電機內部充氣，使其氣壓比外部高出１０ｋＰａ（０.１ｂａｒ），試驗時間為１ｍｉｎ。當無空氣漏出時，則認為符合要求。檢查漏氣的方法可將電機恰好淹沒于水中或用肥皂水涂在電機表面。

在試驗后，電機的進水量應不足以影響電機的正常運行；不是預定在潮濕狀態下運行的繞組和帶電部件應不潮濕，且電機內的積水應不浸及這些部件。電機內部的風扇葉片允許潮濕，同時，如有排水措施，亦允許水沿軸端漏入。如電機在靜止狀態下做試驗，應在額定電壓下空載運轉１５ｍｉｎ后，再進行耐電壓試驗，其試驗電壓應為新電機試驗值的５０％，但不應低于被試電機額定電壓的１２５％。如電機在轉動狀態下做試驗，則可直接進行上述耐電壓試驗。電機繞組、導線及導電器件對機殼及相互間無擊穿或閃絡現象，則認為試驗合格。

什么樣的防護等級是合適的？

目前IP55是常見的保護等級，依上所述，IP55的保護等級是防止灰塵及各個方向一定壓力的噴水。此防護等級基本可應付大部份的應用場合。如果現場的應用環境要求更高，可根據環境特點，提升電機的防塵或防水等級，以提高電機的使用壽命。
